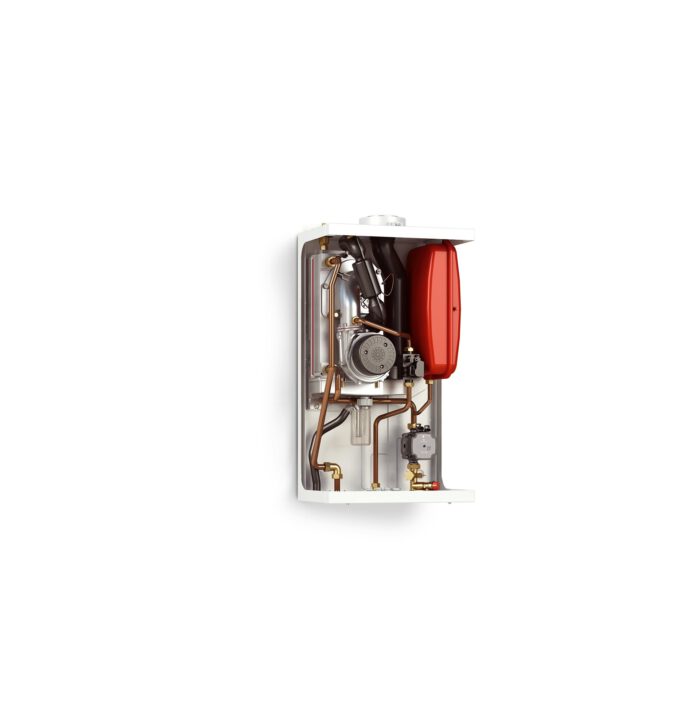

WHBS 3,5-30 D / WHBC 4,9 - 28 D - Brötje - Kotły gazowe kondensacyjne i pompy ciepła

Dodatkowa moc na optymalnych warunkach.

Za pomocą naściennych gazowych kotłów kondensacyjnych WHBS i WHBC osiągamy podwójną wydajność. Dzięki mocy grzewczej od 3,5 do 28 lub 33 kW zarówno mieszkanie w bloku jak i dom jednorodzinny mogą być bezproblemowo zaopatrzone w ciepło przy znacznej oszczędności powierzchni. Ten fakt sprawia, że urządzenia kompaktowe stają się wszechstronnymi i niezawodnymi źródłami ciepła. Duży zakres modulacji od 22 do 100 % oraz sprawność znormalizowana na poziomie 109% mówią same za siebie. Ponadto podczas gdy gazowe kotły kondensacyjne przekonują swoim atrakcyjnym stosunkiem ceny do jakości, WHBC ma jeszcze jeden plus. Dzięki zintegrowanemu płytowemu wymiennikowi ciepła uzyskuje przy mocy 33 kW szczególnie wysoki komfort ciepłej wody użytkowej. Najlepszy wybór, jeśli chodzi o efektywne przejście na technikę kondensacyjną firmy BRÖTJE.

Model			WHBS14 D	WHBS 22 D	WHBS 30 D	WHBC 22/24 D	WHBC28/33 D
Kocioł kondensacyjny			Tak	Tak	Tak	Tak	Tak
Kocioł niskotemperaturowy⁽¹⁾			Nie	Nie	Nie	Nie	Nie
Kocioł B1			Nie	Nie	Nie	Nie	Nie
Kogeneracyjny ogrzewacz pomieszczeń			Nie	Nie	Nie	Nie	Nie
Ogrzewacz wielofunkcyjny			Nie	Nie	Nie	Tak	Tak

Europejski nr identyfikacji wyrobu			CE-0085CN0103
Klasa efektywności energetycznej c.o.			A	A	A	A	A
Klasa efektywności energetycznej c.w.u.			–	–	–	A	A
Profil obciążeń			–	–	–	XL	XL

Znamionowa moc cieplna	Prated	kW	14	21	29	21	27
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej i w reżimie wysokotemperaturowym⁽²⁾	P₄	kW	13,6	21,3	29,1	21,3	27,2
Wytworzone ciepło użytkowe przy znamionowej mocy cieplnej na poziomie 30% i w reżimie niskotemperaturowym⁽¹⁾	P₁	kW	4,5	7,1	9,8	7,1	9,1
Sezonowa efektywność energetyczna ogrzewania pomieszczeń	ƞ_s	%	92	92	92	92	92
Sprawność użytkowa przy znamionowej mocy cieplnej i w reżimie wysokotemperaturowym⁽²⁾	ƞ₄	%	87,4	87,4	87,5	87,4	87,4
Sprawność użytkowa przy znamionowej mocy cieplnej na poziomie 30% i w reżimie niskotemperaturowym⁽¹⁾	ƞ₁	%	97,5	96,7	97,9	96,7	97,4

Nominalne obciążenie cieplne (Hi) c.o.		kW	3,5-14	4,9-22	6,9-30	4,9-22	6,9-28
Nominalne obciążenie cieplne (Hi) c.w.u.		kW	3,5-14	4,9-22	6,9-30	4,9-24	6,9-33
Nominalna moc cieplna 80/60ºC gaz ziemny		kW	3,4 – 13,6	4,7 – 21,3	6,6 – 29,1	4,7 – 21,3	6,6 – 27,2
Nominalna moc cieplna 50/30ºC gaz ziemny		kW	3,7 – 14,6	5,2 – 22,8	7,4 – 30,7	5,2 – 22,8	7,4 – 28,8
Sprawność nominalna przy 75/60ºC (Hi/Hs) gaz ziemny		%	106	106	106	106	106
Sprawność nominalna przy 40/30ºC (Hi/Hs) gaz ziemny		%	109	109	109	109	109

Ciśnienie zasilania gazu:
gaz ziemny		mbar	E: 16-25; Lw: 17,5-23; Ls*: 10,5-16
propan		mbar	29-44
Zużycie energii elektrycznej na potrzeby własne
Przy pełnym obciążeniu	elmax	kW	0,035	0,04	0,045	0,04	0,045
Przy częściowym obciążeniu	elmin	kW	0,015	0,015	0,015	0,015	0,015
W trybie czuwania	P_SB	kW	0,004	0,004	0,004	0,004	0,004
Inne parametry
Straty ciepła w trybie czuwania	P_stby	kW	0,05	0,05	0,05	0,05	0,05
Pobór mocy palnika zapłonowego	P_ign	kW	0	0	0	0	0
Roczne zużycie energii	Q_HE	GJ	43	67	90	67	85
Poziom mocy akustycznej w pomieszczeniu	L_WA	dB	44	47	53	47	51
Emisje tlenków azotu	NO_X	mg/kWh	<56

Parametry wytwarzania ciepłej wody użytkowej
Deklarowany profil obciążeń			–	–	–	XL	XL
Dzienne zużycie energii elektryczne	Q_elec	kWh	–	–	–	0,2	0,21
Roczne zużycie energii elektrycznej	AEC	kWh	–	–	–	44	46
Efektywność energetyczna podgrzewania wody	n_wh	%	–	–	–	86	85
Dzienne zużycie paliwa	Q_fuel	kWh	–	–	–	22,6	22,8
Roczne zużycie paliwa	AFC	GJ	–	–	–	17	17

Wymiary wysokość		mm	850
szerokość		mm	480
głębokość		mm	321		351
Masa całkowita kotła		kg	43		48	46	48

1)Niska temperatura oznacza 30°C w przypadku kotłów kondensacyjnych i 37°C w przypadku kotłów niskotemperaturowych, a w przypadku innych ogrzewaczy oznacza temperaturę wody powrotnej 50°C (na wlocie ogrzewacza).

2)W reżimie wysokotemperaturowym temperatura wody powrotnej na wlocie ogrzewacza wynosi 60°C, a wody zasilającej na jego wylocie 80°C.

* nie dotyczy kotłów WHBS30 i WHBC28/33, które nie mogą pracować na gazie Ls
